产品概述

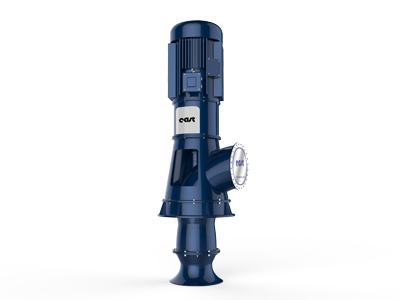

• HL型泵是立式单级导叶式混流泵，该泵是我公司结合国内外制泵技术新推出的改进型产品，相对于老产品具有效率高、流量大、汽蚀性能好、运行可靠等特点。

• HL系列混流泵均为立式结构，HLB型泵叶片为半调节式，在需要调节叶片角度时，可以松开叶片紧固螺钉，转动叶片至所需要的角度，使各个叶片安放角一致，然后拧紧螺钉即可达到改变运行状况的目的。

• 大型泵配用大型立式电机时，电机直接安装在电机基础梁上，电机轴与水泵轴联轴器用铰制孔用螺栓联接。水泵运行的轴向力也由大型立式电机中的推力轴瓦承受。

• 泵的出水流道-般采用直管出水经扩散管后接出水拍门，大型泵也可采用虹吸式出水流道，配真空破坏阀断流。

应用领域

可供大中型农田水力设施、电站给排水，城市防洪及供水、工矿、船坞供排水使用，特别适用水位变动较大、扬程较高的场合使用。

工作范围

• 清水及物理化学性质类似于水的介质

• 介质温度：≤50℃

• 扬程范围：4.5-34.6m

• 泵出水口径：500-1200mm

• 电机绝缘等级：B级或F级

• 电压：380V-10000V

• 流量范围: 900-18300m³/h

• 电机防护等级：IP23或IP44

分类

• 对于斜流泵，按叶轮级数可分为：单级、多级。

• 按主轴方向可分为：立式、斜式、卧式。

• 按安装方式可分为：单层基础、双层基础。

• 按叶片安装方式可分为：固定式、半调式、全调式。

• 按承受轴向推力的方式可分为：泵承受、基础承受、电动机承受。

• 按转子可否抽出可分为：不可抽出式、可抽出式（转子抽出式、整体抽出式）。

一般结构术语的解释

• 闭式结构：电动机座直接安装在电动机梁上，水泵部件须从另设的吊物孔吊入。

• 开式结构：电动机座安装在电动机座底板上，安装维修时拆去电动机座底板就可以吊出水泵部件。

• 叶片固定式叶轮：叶轮由叶片与叶轮毂制成一个整体，叶片安放角是固定不变的，泵的性能参数也是固定不变的。

• 叶片半调式叶轮：叶轮由叶片与叶轮般是装配组合而成，叶片安放角靠其结合的定位销按要求的安放角定位。需要调整安放角时，必须拆泵或抽出转子部件。

• 叶片全调式叶轮：通过一套调整机构（液压、机械、连杆），可在泵运行过程中用手动、电动或微机遥控对叶片安放角进行无级调控。

• 泵轴向推力：泵在运转过程中，因泵本身的水力因素、转子自重及泵体内水重等产生的向下的轴向力。
