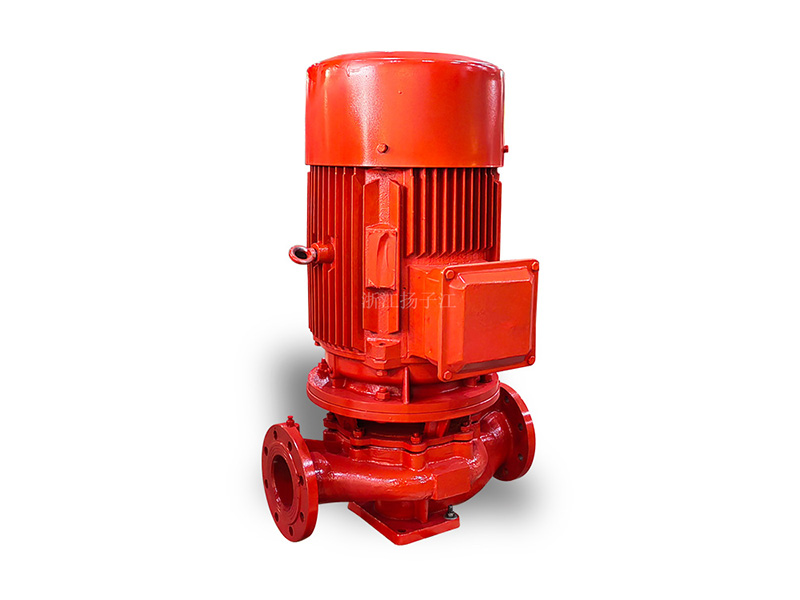

XBD-ISG立式消防泵
XBD-ISG型消防泵分单吸单级和单吸多级分段式二种,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。
立即咨询领取产品、PDF图册资料
400-616-9618
微信二维码

扫码加微信 服务更周到

产品介绍

XBD-ISG立式消防泵概述

XBD-ISG型消防泵分单吸单级和单吸多级分段式二种,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水,也可应用于厂矿给排水。输送液体的流量范围为5~80L/S,压力范围为0.2~2.25MPa,配套功率范围为1.5~200KW,口径范围为50 ~250mm。


XBD-ISG立式消防泵主要特点

1. 泵结构紧凑、体积小、外形美观,其立式结构决定安装占地面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定和使用寿命。

2. 泵吸入口和吐出口均水平方向,简化了管路的连接。

3. 多级式可根据需要,吸入口和吐出口可安装成同方向或90度、180度、270度几个不同方向以满足不同的连接场合。(多级式详见多级式专用说明书)

4. 泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。

5. 泵转子具有较小的绕度,运行平衡、振动小、噪音低、使用寿命长。


XBD-ISG立式消防泵产品用途

XBD-ISG型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水,高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。


XBD-ISG立式消防泵结构说明

XBD-ISG型单吸单级消防泵由机电和泵两部分组成,泵和电机同轴,泵结构包括泵体、叶轮、泵盖、机械密封等部件组成,泵进、出口在同一水平轴线上,且口径规格相同,装卸极为方便,占地面积小。泵设有安装底座,便于安装,增加泵运行的稳定性,泵密封采用机械密封,具有密封可靠,无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计,管路配套方便。


XBD-ISG立式消防泵性能参数

型 号流量Q
       (L/s)
出口压力
       (MPa)
转速n
       (r/min)
功率P
       (Kw)
效率η
       (%)
XBD3.0/5-50(65)50.302900463
XBD3.2/5-50(65)0.32
XBD3.4/5-50(65)0.34
XBD4.6/5-50(65)50.4629007.558
XBD4.8/5-50(65)0.48
XBD5.0/5-50(65)0.50
XBD7.6/5-50(65)50.7629001550
XBD7.8/5-50(65)0.78
XBD8.0/5-50(65)0.80
XBD11/5-50(65)51.1029003040
XBD12/5-50(65)1.20
XBD12.5/5-50(65)1.25
XBD3.0/10-65(80)100.3029007.571
XBD3.2/10-65(80)0.32
XBD3.4/10-65(80)0.34
XBD4.6/10-65(80)100.4629001567
XBD4.8/10-65(80)0.48
XBD5.0/10-65(80)0.50
XBD7.6/10-65(80)100.7629002259
XBD7.8/10-65(80)0.78
XBD8.0/10-65(80)0.80
XBD11/10-65(80)101.1029003754
XBD12/10-65(80)1.20
XBD12.5/10-65(80)1.25
XBD3.0/25-80(100)250.3029001576
XBD3.2/25-80(100)0.32
XBD3.4/25-80(100)0.34
XBD4.6/25-80(100)250.4629002274
XBD4.8/25-80(100)0.48
XBD5.0/25-80(100)0.50
XBD7.6/25-80(100)250.7629003769
XBD7.8/25-80(100)0.78
XBD8.0/25-80(100)0.80
XBD11/25-80(100)251.1029007569
XBD12/25-80(100)1.20
XBD12.5/25-80(100)1.25
XBD13/25-80(100)251.3029009057
XBD14/25-80(100)1.40
XBD15/25-80(100)1.50
XBD3.0/45-100(125)450.3029002273
XBD3.2/45-100(125)0.32
XBD3.4/45-100(125)0.34
XBD4.6/45-100(125)450.4629003777
XBD4.8/45-100(125)0.48
XBD5.0/45-100(125)0.50
XBD7.6/45-100(125)450.762900

55

80
XBD7.8/45-100(125)0.78
XBD8.0/45-100(125)0.80
XBD11/45-100(125)451.1029009070
XBD12/45-100(125)1.20
XBD12.5/45-100(125)1.25
XBD2.8/55-150(200)550.2814503078
XBD3.0/55-150(200)0.30
XBD3.2/55-150(200)0.32
XBD4.6/55-150(200)550.4614504575
XBD4.8/55-150(200)0.48
XBD5.0/55-150(200)0.50
XBD7.6/55-150550.7629007576
XBD7.8/55-1500.78
XBD8.0/55-1500.80
XBD11/55-150551.10290011073
XBD12/55-1501.20
XBD12.5/55-1501.25
XBD13/55-150451.30290011080
XBD14/55-1501.40
XBD15/55-1501.50
XBD4.6/100-2001000.46


14507581
XBD4.8/100-2000.48
XBD5.0/100-2000.50
XBD3.0/150-2501500.3014507580
XBD3.2/150-2500.32
XBD3.4/150-2500.34
XBD4.6/140-2501400.4614509072
XBD4.8/140-2500.48
XBD5.0/140-2500.50
XBD2.4/200-3002000.249707581
XBD2.6/200-3000.26
XBD2.8/200-3000.28
XBD2.8/200-300(350)2000.2814509084
XBD3.0/200-300(350)0.30
XBD3.2/200-300(350)0.32
XBD4.0/200-3002000.4097013284
XBD4.2/200-3000.42
XBD4.4/200-3000.44
XBD4.6/160-3001600.46145011078
XBD4.8/160-3000.48
XBD5.0/160-3000.50
XBD4.6/200-3502000.46145016083
XBD4.8/200-3500.48
XBD5.0/200-3500.50
XBD2.8/300-4003000.28145013276
XBD3.0/300-4000.30
XBD3.2/300-4000.32
XBD2.8/330-5003300.28145016078
XBD3.0/330-5000.30
XBD3.2/330-500
