       成立于1995年的上海凯泉泵业(集团)有限公司是集设计、生产、销售泵、给水设备及泵用控制设备于一体的大型综合性泵业公司,深耕中国泵行业多年,是以技术创新为导向的行业知名企业。总资产达70亿元,在上海、浙江、合肥、沈阳、石家庄拥有5家工业园,总占地面积近1000亩,生产性建筑面积35万平方米。

集团现有员工6000余人,其中工程技术人员1200名,主要由国内知名专家教授、博士硕士、中高级工程师、高级工艺师组成,形成了具有创新思维的梯队型人才结构。

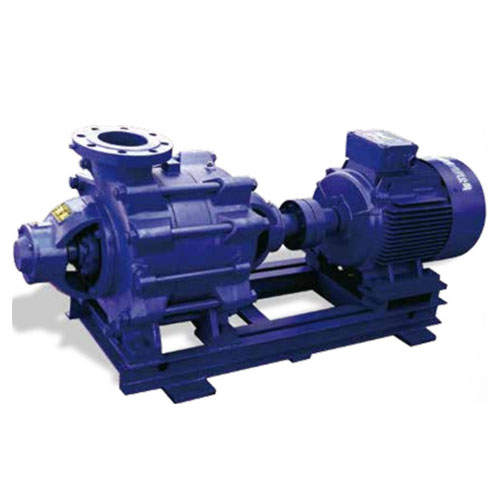

KQDW卧式多级离心泵
KQDW卧式多级泵是我公司根据市场需要而开发的系列产品。本产品符合 GB/T 5657 标准。流量范围: 3.7~200m3/h 扬程范围: 12.1~240m 功率范围: 1.1kW~200kW
立即咨询领取产品、PDF图册资料
400-616-9618
微信二维码

扫码加微信 服务更周到

产品介绍

KQDL立式多级泵、KQDW-n卧式多级泵是我公司根据市场需要而开发的系列产品。本产品符合 GB/T 5657 <<离心泵技术条件(m)>>标准。


市政供水及增压;

工厂供水;

高层及住宅群的供水;

空调、采暖系统的冷冻、冷却循环系统供水;

消防喷淋系统的供水、尤其适合高层建筑分区分压消防供水;

电机转速:1480/2950 r/min

工作介质:清洁水或理化性能类似于水的液体。

液体温度:<80°C

流量范围:3.7~324m3/h

扬程范围:12.1~240 m

最高工作压力:KQDL-n、KQDW-n吸入口压力+泵最大压力<2.5Mpa 吸入口压力:<0.4MPa

法兰压力:吸入法兰:1.6 Mpa 吐出法兰:2.5Mpa


最大吸上高度

用户使用时,应考虑各种因素对使用的影响,其最大吸上高度H应低于下面计算值(负值为倒灌), 则,泵将不能正常工作。

H=Pbx10.2 - NPSH - Hf- Hv-Hs

Pb=当地大气压bar (海平面1bar) NPSH=汽蚀余量m Hf=管路损失mHv=液体饱和蒸汽压 m

Hs=安全余量m (最小0.5m)


例:假设大气压Pb= 1bar, 泵汽蚀余量NPSH=2m,

(1)当液体温度20C时,饱和蒸汽压Hv=0.23m H=1x10.2-2 - 2-0.23 - 0.5= 5.47m

(2)当液体温度85C时,饱和蒸汽压Hv=6.08m H= 1x10.2-2-2-6.08-0.5= -0.38m 泵需倒灌

泵输送的液体温度不一致,泵的其它使用条件一致时


KQDW卧式多级泵是我公司根据市场需要而开发的系列产品。本产品符合 GB/T 5657 <<离心泵技术条件(m)>>标准。


KQDW80 -20 x 6 -[ F3- A (C)- J] - II

凯泉多级泵

立式为L,卧式为W

泵的进口直径(mm)

单级扬程(m)

级数

中间吐出口级数

末级吐出口方向(180。时省略)

中间吐出口方向(无中间吐出口省略)

机械密封(填料密封省略)

第二代


型号示例:如 KQDL80-20x6-F3-J-n

表示第二代立式多级离心泵,泵的进口直径为80mm,单级扬程为20m,级数为6级,中间出口级数 为3级,末级吐出口方向为180°,叶轮材质为铸铁、轴为不锈钢2Cr13,采用机械密封。
