产品简介

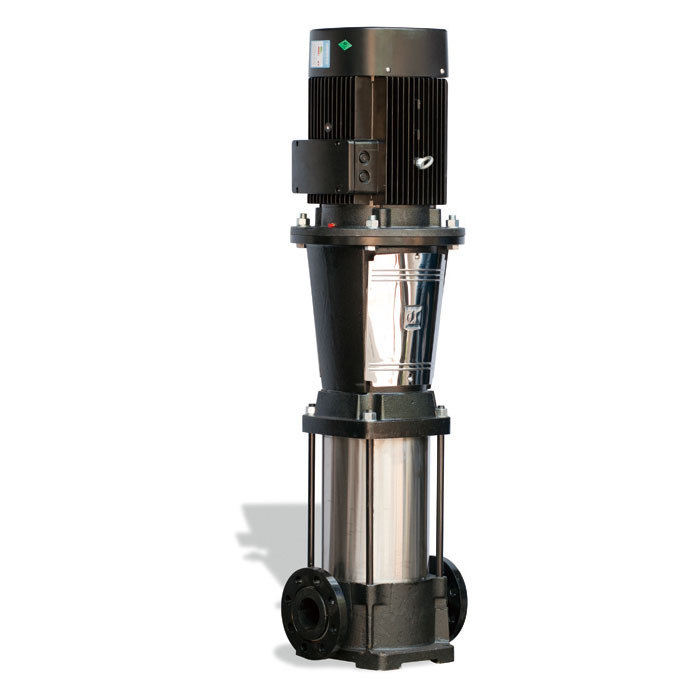

凯泉轻型立式多级离心泵,分为KQDP型、 KQDQ型。适用于建筑给水、锅炉供水、 空调冷却、热水循环、消防等场合,可输送清水或类似于清水的液体, KQDQ型还可用于饮料、医药等领域。
KQDP轻型立式多级离心泵主要零件如叶轮、 导叶中段、 轴等用不锈钢制造(部分过流部件的材质为铸铁)。刚性联轴器传动。泵体积小、重量轻、振动小、噪音低、抗腐蚀,高效节能、外型美观。
KQ DQ轻型立式多级离心泵, 其全部过流部件均为不锈钢制造。
KQDP、 KQDQ轻型立式多级离心泵的进出口在同一直线, 方便用户的管路连接。 泵轴封采用集装式机械密封,无泄漏。机封维修方便,更换机封时,不需要拆泵。配用电机的能效标准为国家二级或三级。其效率高,绝缘等级高, 防护等级高。
本产品符合GB/T5657 <<离心泵技术条件(ⅲ)>>标准。
工作条件
转 速: 2900r/min(50Hz)
液 体:清洁水或理化性能类似于水的液体
液 体 温 度:-20~105℃
环 境 温 度:最大+40℃,海拔高度小于1000m。
流 量 范 围:0.8~130m3/h
扬 程 范 围:16~263m
最大运行压力: KQDP、 KQDQ型吸入口压力+泵最大压力≤2. 5Mpa且进口压力≤1 .0Mpa
最大吸上高度:
用户使用时, 应考虑各种因素对使用的影响, 其最大吸上高度H应低于下面计算值(负值为倒灌)。 否则,泵将不能正常工作。
H=Pb×10.2-NPSH-Hf-HV-HS
Pb=当地大气压bar(海平面1 bar) NPSH=汽蚀余量m
Hf=管路损失m HV=液体饱和蒸汽压m
HS=安全余量 m(最小0. 5m)
例:假设大气压Pb=1bar, 泵汽蚀余量NPSH=2m, 吸入管路损失Hf=2m,
(1)当液体温度20℃时,饱和蒸汽压 HV=0.23m
H=1×10.2-2-2-0.23-0.5=5.47m
(2)当液体温度85℃时, 饱和蒸汽压 HV=6. 08m
H=1×10.2-2-2-6.08-0. 5=-0.38m泵需倒灌
泵输送的液体温度不一致, 泵的其它使用条件一致时, 其吸上高度也不同。
