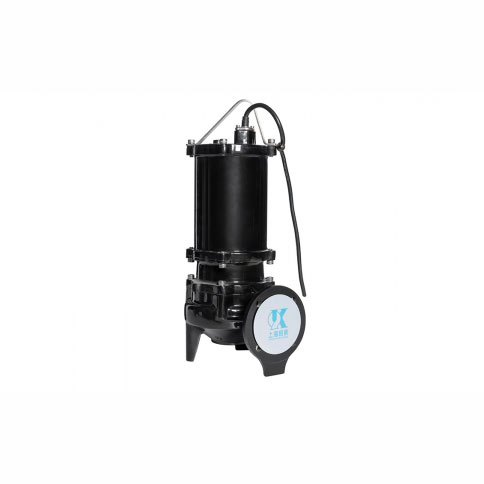

上海凯泉新推出的7.5kW及以下WQ/E小型潜水排污泵,吸收了国内外同类产品的 优点,集凯泉公司产品在市场上多年来的使用经验,在水力模型、机械结构及密封等 方面进行了综合优化设计,排送固形物及防缠绕的性能好,高效节能,可靠性强;结 构更简化,拆装、维护、控制更容易,更经济实用;安装方式多样,简化泵站,节省 投资。
主要用途
WQ/E小型潜水排污泵主要用于市政工程、楼宇建筑、工业排污和污水处理场合, 排送含有固形物和短纤维的污水、废水、雨水。
三、使用条件
1、电源为380V、三相、50Hz。
2、介质温度不超过40°C,PH值4-10、介质密度彡1050kg/m3。
3、最低液位应符合安装尺寸图中有“▽”标记的液位。
4、不能用于强腐蚀性和含强磨蚀性固体颗粒的介质。
5、介质中的固体物的直径不大于泵最小流道尺寸的80%,流道尺寸见后面各泵的“主 要参数”。介质中纤维的长度不大于泵的排出口径。
1、精选的泵体、叶轮
采用CAD技术进行反复修改设计,使泵体和叶轮得到最佳匹配,纤维、杂物容易 通过,不缠绕堵塞。叶轮经严格平衡,从而使泵振动小,运转平稳。
2、高可靠的潜水电机
专门设计制造的潜水电机,防护等级为IP68,定子绕组为F级绝缘,由于潜水运 行冷却效果好,绕组的实际温升低,因而电机更耐用。
电机通过机壳散热,介质只要淹没电机定子高度的一半,就能可靠安全运行,淹 没越多,越有利于电机的冷却。
电缆为耐污水重型橡套软电缆,电缆线芯截面是按40°C环境温度下连续满载运行 选用的,非常可靠。电缆在提手上进行了二次固定,避免运输、安装和使用过程中的 损坏。
3、电机有严密的密封与严格的检验
1)轴的密封
两个独立的单端面机械密封分别布置在泵侧和电机侧,形成两道轴密封,泄漏量 仅为双端面机械密封的十分之一以下。油室内的润滑油对两个机械密封的摩擦副进行 润滑冷却。接触介质的泵侧机械密封,采用碳化硅/碳化硅“硬对硬”的摩擦副,硬 度高而摩擦系数很低,不易磨损失效;整体浸在油中的电机侧机械密封,采用石墨/ 碳化硅“软对硬”的摩擦副,摩擦系数很低而又很容易“跑合”,密封可靠。叶轮 与泵盖之间的较小的缝隙能避免杂质进入轴封腔,同时保持机械密封的良好工作条 件。机械密封的橡胶件的材质是耐油性优异的丁腈橡胶,弹簧和其它结构件是不锈钢 材质。
2)电缆的完全密封
老式电缆密封只能密封电缆护套,一旦护套或线芯绝缘破损,水仍然会进入电机 导致电机损毁。WQ/E型泵引入电机处的电缆头采用了完全密封结构,无论电缆的护套 还是线芯绝缘破损,水都不会进入电机而使电机烧毁(但这并不等于可以任由水进入 电缆,水进入电缆毕竟会使电缆的绝缘电阻严重下降而影响安全性)。
3)零件之间的密封
各零件之间连接配合处用0形密封圈作为可靠的静密封。
4)密封性检验
零件都经压力试验合格后才能进行装配,每台泵在装配过程中和装配完成后都经 严格的气压试验,确保电机的密封性。
4、可靠的轴承配置
选用名牌优质的深沟球轴承,都有充分的负荷裕度,确保产品可靠运行.
